走れ!バカップル列車 第70号 上野東京ライン【前面展望】

バカップル列車第70号の上野東京ライン
今回は東京駅から上野駅発車までの前面展望写真をご紹介。
取材日は2015年3月27日(勾配票のみ5月23日)。
乗車したのは、常磐線快速電車品川発成田行1693H列車です。

<旅行記本文>はこちら。
走れ!バカップル列車 第70号 上野東京ライン

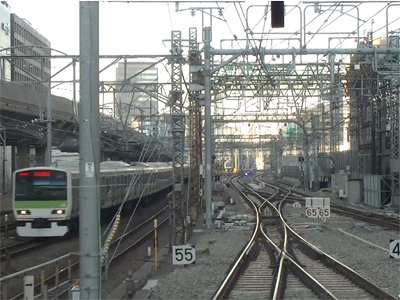

東京駅発車。東京駅北側の配線は、7・8番線の分岐、9・10番線の分岐に
シーサスクロッシングひとつのシンプルなもの。

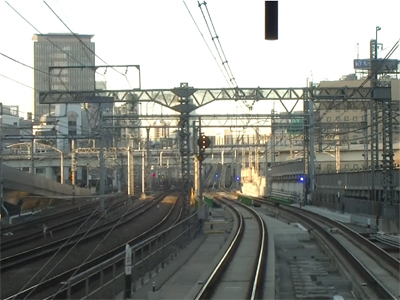

東京駅構内から首都高速をくぐるまでの900メートルは線路改良部。
いくつも並ぶ線路の左端は重層階にホームのある中央線の線路。
中央線は通常の高架部へ下る勾配となっています。
中央線の線路と上野東京ラインの間には
山手線・京浜東北線の複々線が走っていて、
この並走区間は上野の先の日暮里まで続きます。
右側は東北・上越新幹線の線路。

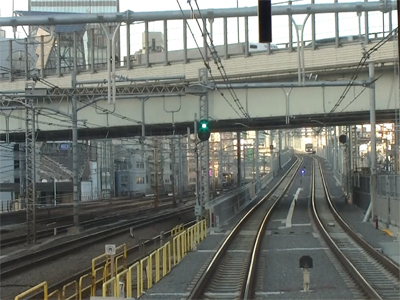

中央線は首都高速をくぐるために東京駅から下り勾配。
こちら上野東京ラインは首都高速をくぐってから登り勾配。
ここからは1.3キロの高架橋新設部になります。

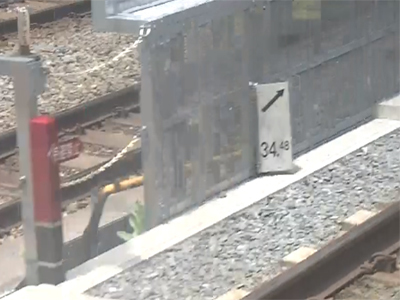

東京方アプローチ部の登り勾配票。
「34.48‰」とあるのがかろうじて読めますね。

350メートルのアプローチ部を登り切って重層部へ。
重層部はおよそ600メートル。この下がちょうど神田駅。
いままで見たことのない新しい風景が見えてきます。

重層部が過ぎると秋葉原方のアプローチ部。こちらも350メートル。
こちらは東京方と微妙に異なり「34.25‰」です。

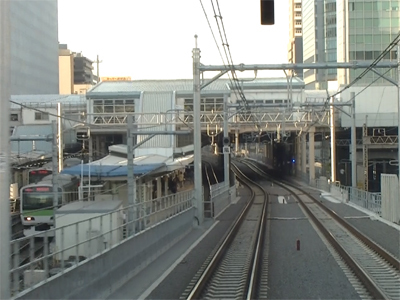

秋葉原駅へ向かって下り坂。
頭上ぎりぎりのところを総武線ホームがかすめます。
最初通ったとき思わず首をすくめてしまいました。

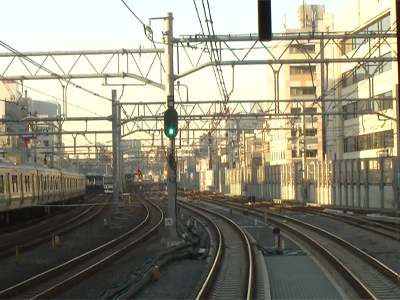

秋葉原を過ぎると、東北・上越新幹線は地下に潜り、
右側には「引上線」が並びます。
ここから上野までの1.6キロは再び線路改良部。
上野東京ラインは「下り線」「上り線」「引上線」の三線に。
いま走っているのは「下り線」です。

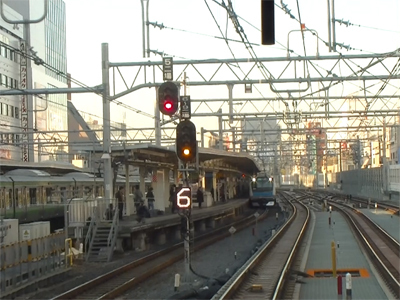

御徒町駅の手前で上野駅の第二場内信号機があります。
まっすぐ進んで5番線に入る列車と
渡り線をわたって6番線〜9番線に入る列車をここで区別します。
信号機の下には電光掲示板があって、上野の到着番線を示します。
この快速電車は6番線に入るので「6」の表示。

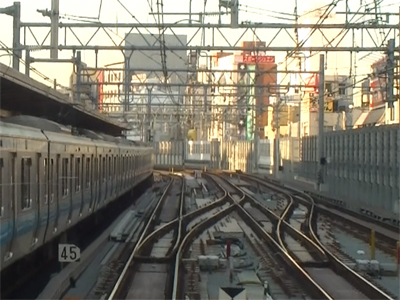

御徒町の脇で一箇所目の渡り線。
「下り線」から「上り線」へ。「上り線」から「引上線」へ。
こちらの列車は「下り線」から「上り線」への渡り線をわたります。
ここでは「上り線」と呼んでますが、本当は「下り副本線」ですね。
「引上線」も上野駅からここまでは「上り本線」です。

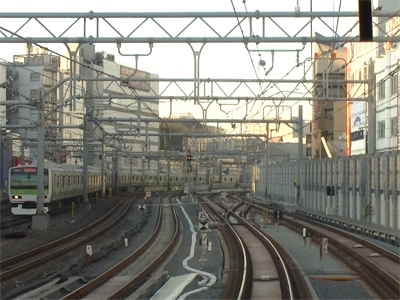

御徒町と上野の中間付近に二箇所目の渡り線があります。
「上り線」から「引上線」へ。
この渡り線は8番線へ入る常磐線下り特急が使用します。
ここから8番線までの区間、南行列車と常磐線下り特急という
方向の異なる列車が「単線」状態で線路を使うことになり、
輸送上のネックとなっているのです。
常磐線下り特急は朝の「ひたち1号」(品川6時44分発)以降、
「ひたち7号」(品川9時44分発)までは上野始発。
上りは「ひたち2号」(品川9時13分着)までは
すべて上野止まりとなっています。

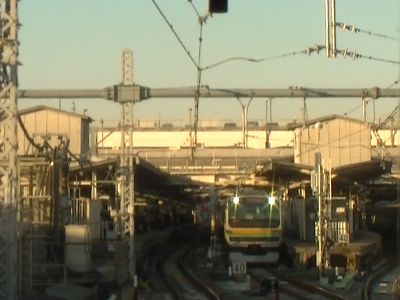

こちらの常磐線快速電車(北行)は6番線に入るため
「上り線」(下り副本線)を直進。いよいよ上野駅に到着です。

ここで上野東京ラインは終わりですが、
もう一枚写真をご紹介。
常磐線快速電車が上野駅を発車したところ。
画面右下に複雑な形のポイントがありますが
(ダブルスリップスイッチといいます)、
このポイントが常磐線北行(下り)列車と
東北線・高崎線南行(上り)列車が平面交差する地点です。
この平面交差があるために、常磐線の下り列車は
朝から10時半ごろまで6番線を使えず、
すべて上野始発(10線以降のホームを使用)となっています。

【参考】上野駅高架ホーム(列車線)構内配線図
(画像は縮小されています)
